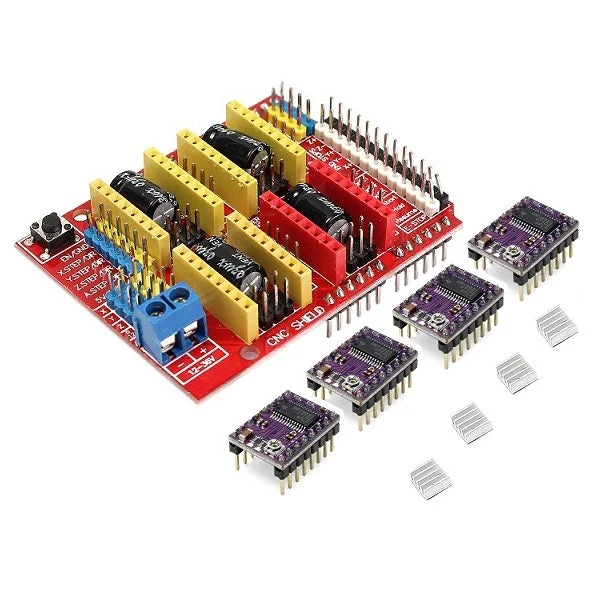

CNC shield met 4 DRV8825 stepper motor drivers voor 3D-printer-Snelle verzending

Description

CNC Shield Board

Versie: 3.0
Kleur: Rood
Afmetingen (L * B * H): 68 x 53 x 18 mm
Voltage: DC 12 ~ 36 V

Kenmerken:

• Gebruik verwisselbare A4988 of DRV8825 compatibele stepper drivers.
• Het uitbreidingsbord kan gebruikt worden voor snijmachines of als driver uitbreidingsbord voor 3D-printers.
• Compatibel met GRBL 0.8 (open source firmware die G-code-opdrachten omzet in stepper-signalen).
• PWM-spindel- en richtingpennen, 4-assige ondersteuning (X, Y, Z, A – kan X, Y, Z dupliceren of een volledige vierde as uitvoeren met aangepaste firmware via de pennen D12 en D13).
• Compact ontwerp. Stepper motors kunnen worden aangesloten op 4-pin molex connectoren of op een soldeerpunt.
• Let op: dit is een ongeassembleerde kit en vereist basis soldeervaardigheden.

DRV8825 Stappenmotoraandrijving

De module heeft een pinout die bijna identiek is aan die van de A4988 stepper motor driver, waardoor deze kan worden gebruikt als een hogere prestatie vervanger in veel toepassingen. De DRV8825 beschikt over een instelbare stroomlimiet, overstroom- en overtemperatuurbeveiliging, en biedt zes micro-resoluties (tot 1/32 stap).

Het werkt met een voedingsspanning van 8,2 – 45V en kan tot ongeveer 1,5A per fase leveren zonder extra koeling, of tot 2,2A met voldoende koeling.

Kenmerken:

• Eenvoudige stap- en richtingbesturingsinterface.
• De interface kan direct worden aangesloten op 3.3V en 5V systemen.
• Ondersteunt thermische uitschakeling, overspanning en onderspanning.
• Ondersteuning voor kortsluitbeveiliging.
• Zes verschillende stapresoluties: full-step, half-step, 1/4 stap, 1/8 stap, 1/16 stap en 1/32 stap.
• 4-laags, 2 oz koper PCB voor verbeterde warmteafvoer.
• Verstelbare stroomregeling om de maximale stroomuitgang te bepalen met een potentiometer, waarmee hogere stapsnelheden kunnen worden bereikt.
• Intelligente snijcontrole die automatisch de juiste huidige afbraakmodus selecteert (snel of langzaam verval).
• Maximale voedingsspanning van 45V.
• Ingebouwde regelaar (externe logische spanning vereist).

Pakket bevat:

• 1 x CNC Shield Board
• 4 x DRV8825 stappenmotoraandrijving
