Besturingskaart voor 3D-printer – Oprijplaten 1.6-Snelle verzending

Description

Omschrijving:

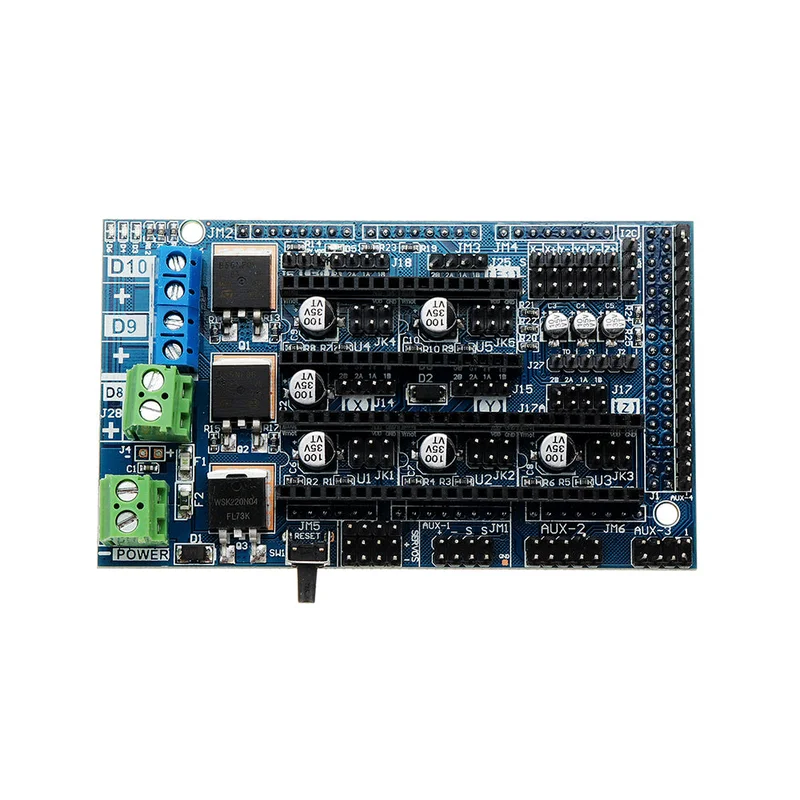

De besturingskaart Oprijplaten 1.6 is geoptimaliseerd en gebaseerd op de eerdere versies Ramps 1.4 en Ramps 1.5. De structuur is bijna identiek aan Ramps 1.5, maar de Ramps 1.6 heeft nieuwe 2-pins connectors die eenvoudiger te verbinden zijn en minder snel doorbranden. Daarnaast is er een verbeterde heatsink boven de MOS-buis voor betere warmteafvoer.

De voedingscapaciteit van Ramps 1.6 is groter dan die van Ramps 1.5, met een maximaal vermogen van 270W, terwijl Ramps 1.5 tot 200W kan gaan.

Kenmerken:

• 4-laags bord
• Uitbreidbaar naar LCD en andere onderdelen
• Uitgangen voor verwarmers en ventilatoren, MOSFET en 3 thermistorinterfaces
• 5A extra fusie voor beveiliging en componentbescherming
• Verwarmd bed met extra 11A-zekeringen
• Compatibel met 5 Pololu stepper drivers
• Ontwerp met vervangbare pololu plaat pin socket
• I2C en SPI-pinnen beschikbaar voor toekomstige uitbreiding
• Servokoppelingen voor eindaanslagen, motoren en LED’s, met vergulde connectoren en een nominale stroom van 3A
• LED-indicator voor verwarmingsoutput, met mogelijkheid om 2 motoren aan te sluiten op Z Prusa Mendel

Specificaties:

Afmeting: 101,5 x 60,5 mm
Ondersteuning voor motorbestuurders: A4988, DRV8825 en andere (tot vijf gelijktijdig)
Ingangsspanning: 12V
Vermogen: 200W
Patch MOS-buis: B55NF06

Notitie:

• Bij aansluiting van de TMC2100 driver is het niet nodig om een kortsluitkapje onder de driver te plaatsen.
• De TMC2130 driver is de stilste optie in vergelijking met andere bestuurders.

Pakket inbegrepen:

• 1x Besturingskaart Oprijplaten 1.6
• 1x Koellichaam
• Sommige jumper caps
