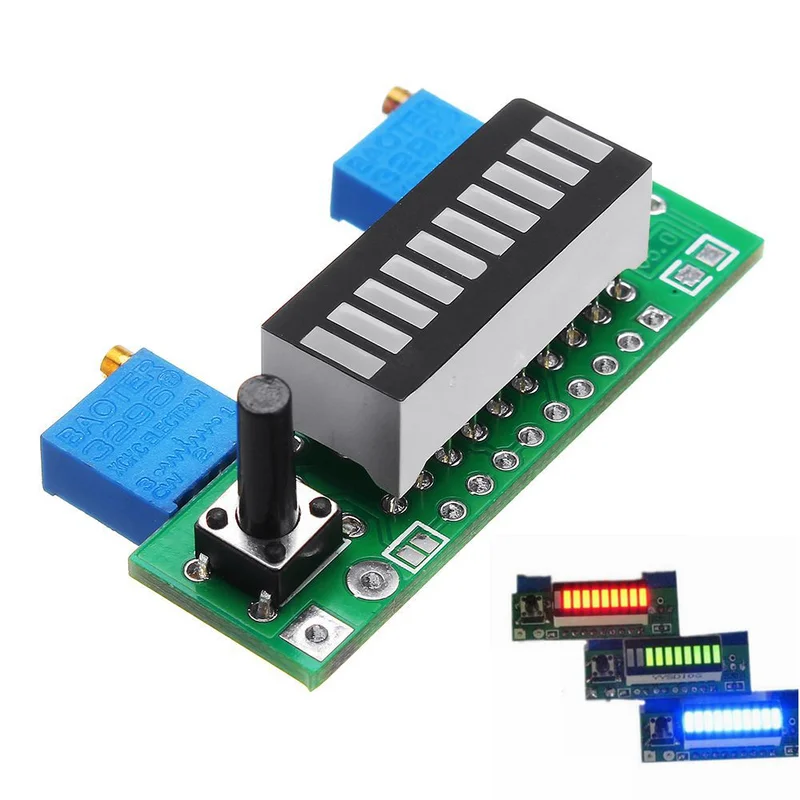

Batterijcapaciteitsindicator module met LED-display-Snelle verzending

Description

Kenmerken:

• Dit is een DIY-kit die door de koper geassembleerd moet worden.
• De vermogensweergave meet een spanning en toont de percentage-indicatoren. Bijvoorbeeld, voor een 3.7V lithiumbatterij, met een ondergrens van 3V en een bovengrens van 4.2V, is het spanningsverschil 1.2V, wat de analoge batterijcapaciteit weergeeft.
• De LM3914 kan nauwkeurig een analoge spanning detecteren en heeft een 10 LED-display dat in puntmodus of als een strookpatroon kan worden weergegeven.
• Weergavebeschrijving: toont de batterijspanning met 10 segmenten, waarbij elk lampje 10% van de lading vertegenwoordigt, van 0% tot 100%. Het is ook mogelijk om slechts één lampje te laten branden, met een stroomverbruik van 4mA per lampje en 42mA voor alle lampjes.
• Geschikt voor lithiumbatterijen, loodzuurbatterijen en andere energieopslagbatterijen.
• De instelbare weergavebereik is ontworpen voor de ontladingscurve van de batterij en ondersteunt: enkele lithium 1S (4.2V) tot 4S (16.8V), loodzuur 6V tot 12V, NiMH 3.6V tot 18V, en nikkel-cadmiumbatterijen 3.6V tot 18V.

Parameters:

• Vermogen: volledige helderheid 42mA, enkel licht 4mA.
• Meetbereik: 2.4V – 20V.
• Kleur: rood, groen, blauw.
• Weergave: multi-light bar display of enkel licht puntweergave.
• PCB-afmeting: 45 x 14 mm.
• Weergavemodus A/P: volledige helderheid lineair / enkel lamp rastermodus schakelaar, standaard is de lineaire modus.

Instelmogelijkheden voor verschillende spanningen:

• Lithiumbatterijen:Bij een enkele lithiumbatterij is de ontlaadspanning 3V en volledig opgeladen 4.2V. 1S correspondeert met 3V (eerste lamp) tot 4.2V (tiende lamp); 2S met 6V tot 8.4V; 3S met 9V tot 12.6V; 4S met 12V tot 16.8V.
• Loodzuurbatterijen:6V of 12V loodzuurbatterijen. 6V correspondeert met 4.8V (eerste rode lamp) tot 6.75V (tiende lamp); 12V correspondeert met 9.6V (eerste rode lamp) tot 13.5V (tiende lamp).

De module is ontworpen volgens de standaard ontladingsbereiken van batterijen en kan de status van de batterij nauwkeurig weergeven.

Aanpassingsmethoden:

• Benodigdheden: een instelbare voeding, precisieschroevendraaier.
• Stel de voeding in op 4.2V en sluit de module aan. Pas de potentiometer aan totdat de LED-strip volledig verlicht is.
• Herhaal de stappen om de gewenste weergave-instellingen te bereiken.

Opmerking:

Volg de aanpassingsinstructies nauwkeurig en zorg ervoor dat de polariteit correct is. Deze module heeft een maximale spanning van 20V. Gebruik antistatische soldeertechnieken.

Inbegrepen in de verpakking:

• 1 x Batterijcapaciteitstestdisplaybord
