Description

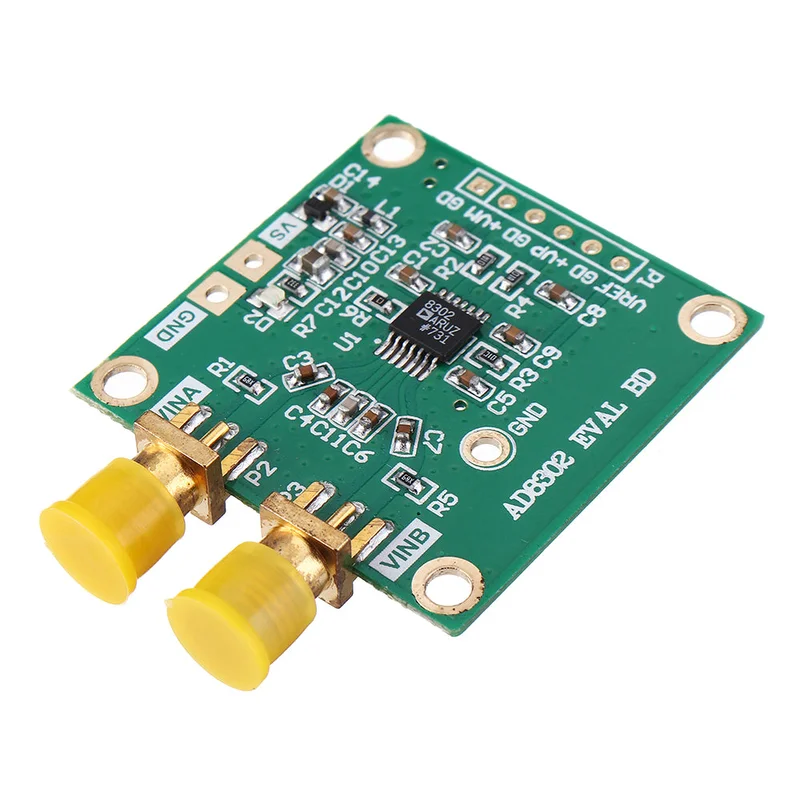

De AD8302 module is een veelzijdige RF-IC voor het meten van amplitude en faseverschillen tussen twee onafhankelijke ingangssignalen. Deze volledig geïntegreerde module is operationeel bij frequenties tot 2,7 GHz en is bijzonder handig voor toepassingen die precisie vereisen.
- Volledig geïntegreerd tweepolig silicium bipolair apparaat.
- Voor amplitude- en fasemetingen van lage frequenties tot 2,7 GHz.
- Ingebouwde 1,8V precisie spanningsreferentie voor nauwkeurige resultaten.
- Het ingangssignaalbereik van -60 dBm tot 0dBm met een 50Ω referentie-impedantie biedt een dynamisch bereik van 60dB.
- Amplitudemetingen in het bereik van +/- 30 dB voorzien van een outputhelling van 30 mV/dB.
- Fasemetingsbereik strekt zich uit van 0 tot 180 graden met een helling van 10 mV per graad.
- Verkrijgbaar in een 14-pins TSSOP-pakket, geschikt voor temperaturen van -40 °C tot 85 °C.
- Ondersteunt BNC naar SMA en SMA naar SMA kabels voor compatibiliteit met diverse apparatuur.
Deze module is ideaal voor analyse van verlies en fase in versterkers, filters of mixers. Ook kan de vectorreflectiecoëfficiënt van lasten worden gemeten, waardoor de module breed inzetbaar is in diverse technische en wetenschappelijke toepassingen.
