90 Amp 3-draads slipring voor windgeneratoren en permanente magneet alternatoren-Snelle verzending

Description

Beschrijving:

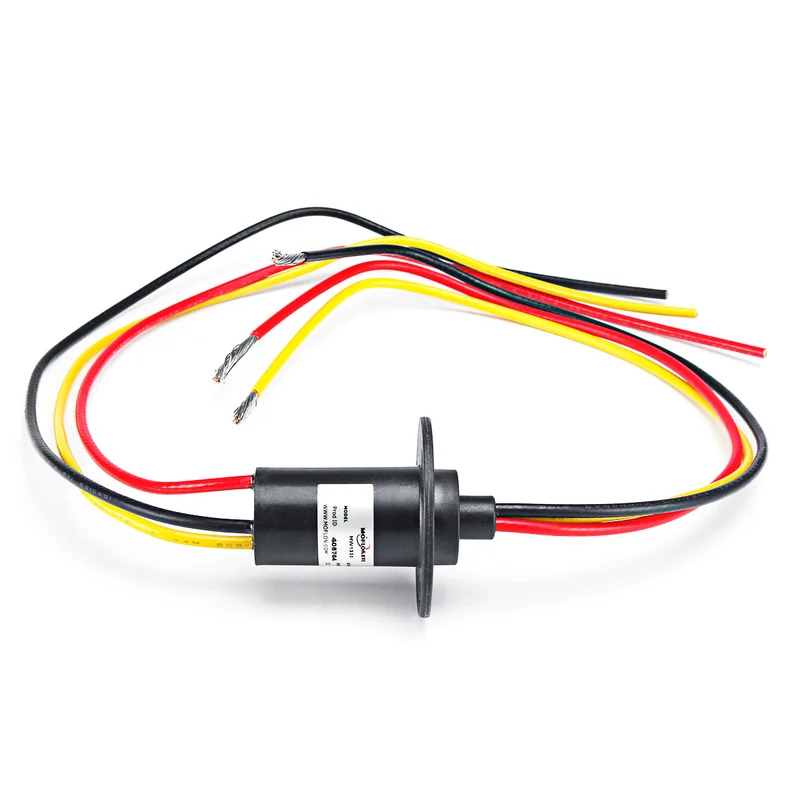

Deze 90 Amp 3-draads slipringen zijn klein en compact met een buitendiameter van 22,00 mm en een lengte van 45 mm, standaard en direct beschikbaar.

Kleurgecodeerde aansluitdraden worden gebruikt op zowel de stator als de rotor voor vereenvoudigde elektrische verbindingen.
Elke ring heeft een ontwerp met een V-groef van 90°.

Deze slipringen zijn ideaal voor onze permanente magneet generatoren (PMG’s) en alternatoren (PMA’s).

Specificaties:

• Model: MW1330
• Afmetingen: 22*45 mm (buitendiameter*lengte)
• Aansluitdraden: 3
• Spanning: 600 VDC/VAC
• Totale diameter: 22 mm
• Contactmateriaal: Edelmetaal: goud-goud
• Behuizing: Kunststof
• Levensduur: afhankelijk van de werkingssnelheid
• Dielektrische sterkte: 1000VDC@50Hz
• Isolatieweerstand: 1000MΩ@600VDC
• Bedrijfstemperatuur: -40°C tot 80°C
• Schokbestendigheid: MIL-SID-810E
• Materialen: Loodvrij, RoHS-conform
• Stroom: 30A per draad (3 draden bij 30 ampère = 90 ampère totaal)
• Maximale snelheid: 250 RPM
• Contactweerstand: <2mOhm
• Koppel: 0.06N.m
• Elektrisch geluid: <5mΩ
• Aansluitdraad: UL Teflon® AWG 12
• Lengte van de draden: 300 mm
• Bescherming: IP51
• Vochtigheid: 10% tot 85% RH
• CE-gecertificeerd: JA

Kenmerken van de slipring:

• Voorkomt dat draden op een windturbine draaien
• 30 ampère per geleider (3 draden = 90 ampère totaal)
• 3 montagegaten in de kraag voor eenvoudige installatie
• Lange draden.

Opmerking:

• De operationele levensduur van de eenheid is afhankelijk van de rotatiesnelheid, omgeving en temperatuur.
• Grootte van de aansluitdraad: 8A -> AWG16, 15A -> AWG16, 30A -> AWG12 kleurcode.
• Elektrisch geluid is afhankelijk van de rotatiesnelheid en stroom, spanning.

Pakketinhoud:

• 1 x 3-draads slipring
