Omschrijving:
Werkspanning: 3.3-5V (DC)
Statische stroom: Minder dan 2mA.
Uitgangssignaal: Elektrisch frequentiesignaal, hoog niveau 5V, laag niveau 0V.
Sensorhoek: niet meer dan 15 graden.
Detectieafstand: 3.3V: 2cm-400cm / 5V: 2cm-450cm
Hoge precisie: tot 0,3 cm
Input Trigger Signaal: 10us TTL impuls
Echosignaal: uitgang TTL PWL signaal
Compatibel met HC-SR0A software en hardware

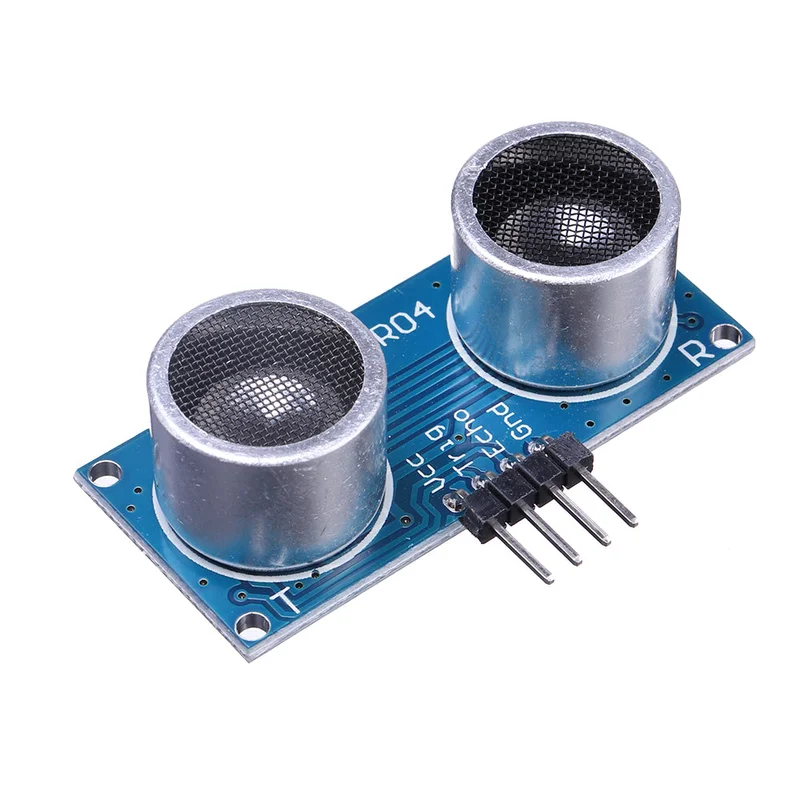

Wijze van aansluiting:
- VCC
- trig (T)
- echo (R)
- GND
Gebruik methode:
Voed de module met 3,3 – 5V. De uitgang is 3,3V-5V wanneer er een obstakel binnen bereik is, of 0V indien niet. De pin van deze module kan worden gebruikt als schakeluitgang bij anti-diefstal toepassingen.
Opmerking: de module moet in het circuit worden ingebracht voordat de voeding wordt ingeschakeld om misoperaties te voorkomen. Schakel de voeding opnieuw in indien nodig.
Module werkprincipe:
1. Gebruik een IO-trigger door een hoog niveau signaal van ten minste 10us te geven.
2. De module zendt automatisch vier 40kHz pulsen uit en detecteert of het terugkerende signaal ontvangen wordt.
3. Als er signalen terugkomen, wordt het hoog niveau en de tijd van het hoog niveau gemeten. De testafstand wordt berekend als (hoog niveau tijd * geluidsnelheid (340M/S) / 2).
Notitie:
Deze module is niet geschikt om direct op elektrische stroom aan te sluiten. Zorg ervoor dat de GND-aansluiting van deze module eerst is aangesloten om de normale werking van de module te waarborgen.
