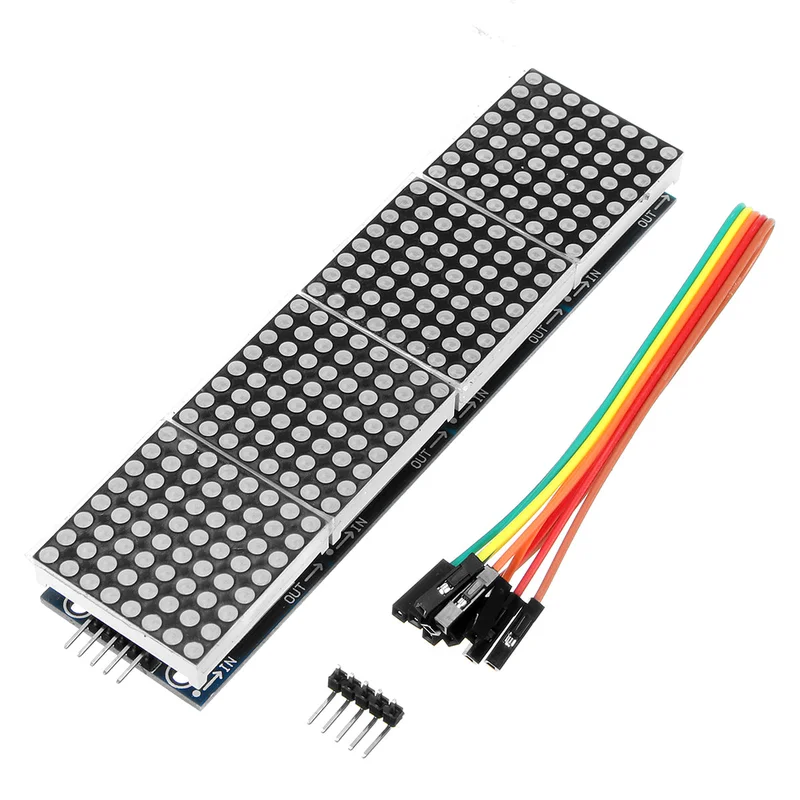

5 Stuks MAX7219 dot matrix LED-displaymodule 4-in-1-Snelle verzending

Description

Specificaties:

• Een enkele module kan een 8×8 dot matrix gewone kathode aandrijven.
• Werkspanning: 5V.
• Modulegrootte: 12,8 x 3,2 x 1,3 cm (L x B x H).
• Met 64 bevestigingsschroefgaten, gatdiameter: 3 mm.
• Module met in- en uitgangen, ondersteuning voor cascaderen van meerdere modules.

Bedrading:

• De linkerkant van de module is de invoerpoort en rechts is de uitgangspoort.
• Bij controle van een enkele module hoeft de invoerpoort alleen de CPU te ontvangen.
• Bij het cascaderen van modules wordt de ingang van de eerste module verbonden met de CPU, en de uitgang van de eerste module wordt verbonden met de ingang van de tweede module, enzovoort.

Voorbeeld:

• VCC → 5V
• GND → GND
• DIN → P2.2
• CS → P2.1
• CLK → P2.0

Pakket inbegrepen:

• 5 x MAX7219 Dot Matrix Module
• 5 x 5-pins Dupont-kabel
