Omschrijving:

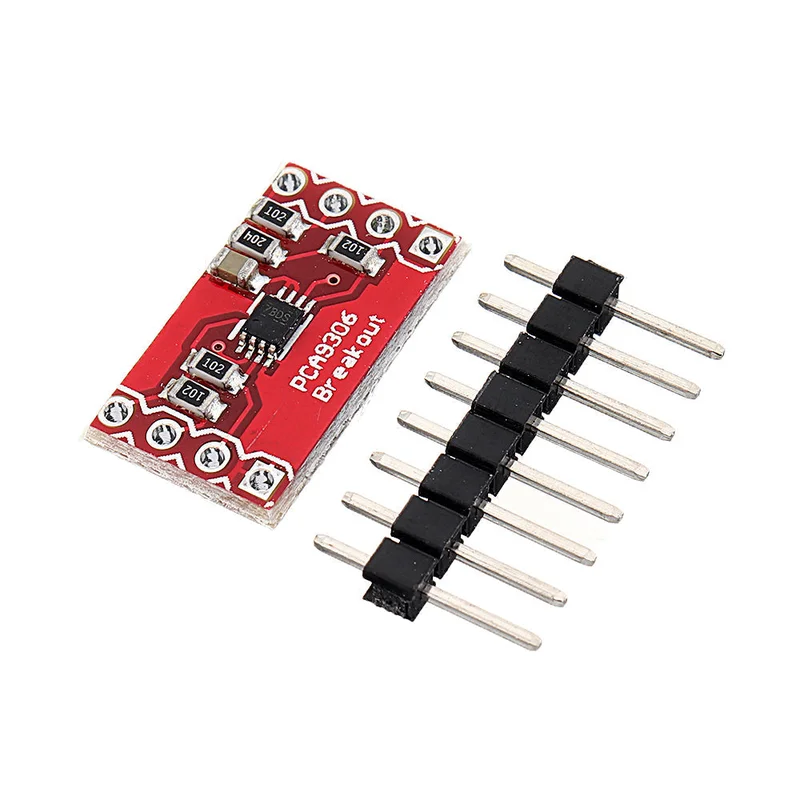

Dit is een conversiebord voor de PCA9306 tweevoudige bidirectionele spanningsniveau-omvormer. Omdat verschillende onderdelen soms verschillende spanningsniveaus gebruiken om te communiceren, kunnen spanningsniveauvertalers de sleutel zijn om verschillende componenten goed samen te laten werken.
De PCA9306 is een dual bidirectionele I2C-bus en SMBus spanningsniveau-omzetter die aan de lage kant operationeel is van 1,0 V tot 3,6 V en aan de hoge kant van 1,8 V tot 5,5 V. Pas eenvoudig uw lage- en hoge-zijde referentiespanningen toe op VREF1 en VREF2 respectievelijk, sluit uw I/O aan en activeer de activeringspin om bidirectionele spanningsvertaling te openen zonder een richtingspin te gebruiken!
Kenmerken:
- 2-bit bidirectionele vertaler voor SDA- en SCL-lijnen in mixed-mode I2C-bustoepassingen.
- Standaardmodus, Fast-mode en Fast-mode Plus I2C-bus en SMBus-compatibel.
- Minder dan 1,5 ns maximale voortplantingsvertraging voor standaardmodus en Fast-mode I2C-busapparaten en meerdere masters.
Staat een vertaling van het spanningsniveau toe tussen:
- 1.0 V Vref (1) en 1.8 V, 2.5 V, 3.3 V of 5 V Vias
- 1,2 V Vref (1) en 1,8 V, 2,5 V, 3,3 V of 5 V Vias
- 1,8 V Vref (1) en 3,3 V of 5 V Vias
- 2,5 V Vref (1) en 5 V Vias
- 3.3 V Vref (1) en 5 V Vias
Biedt bidirectionele spanningsvertaling zonder richtingspin.
Lage 3,5 Ω AAN-statusverbinding tussen ingangs- en uitgangspoorten zorgt voor minder signaalvervorming.
Gebruik:
Pakket bestaat uit:
- 5 x PCA9306 bord
