Omschrijving:
Deze module heeft een interface pinout die bijna identiek is aan die van de A4988 stappenmotor driver, waardoor het kan worden gebruikt als een hogere prestatie vervanging in veel toepassingen.
De DRV8825 beschikt over een instelbare stroomlimiet, overstroom- en overtemperatuurbeveiliging, en biedt zes micro-resoluties (tot 1/32 stap).
Het werkt met een spanning van 8,2 tot 45V en kan tot ongeveer 1,5A per fase aan zonder extra koeling; bij een maximale stroom van 2,2A is voldoende koeling vereist.
Voorzieningen:
- Eenvoudige stap- en richtingbesturingsinterface
- Directe aansluiting op 3.3V en 5V systemen
- Ondersteuning voor thermische uitschakeling, overspanning en onderspanning
- Kortsluit- en grondbeveiliging
- Zes verschillende stapresoluties: full-step, half-step, 1/4 stap, 1/8 stap, 1/16 stap en 1/32 stap
- 4-laags, 2 oz koper PCB voor verbeterde warmteafvoer
- Verstelbare stroomregeling met potentiometer voor het bepalen van de maximale stroomuitgang
- Intelligente snijcontrole die automatisch de juiste huidige afbraakmodus selecteert (snel of langzaam verval)
- Maximale voedingsspanning van 45V
- Ingebouwde regelaar (externe logische spanning vereist)
Pakket bevat:

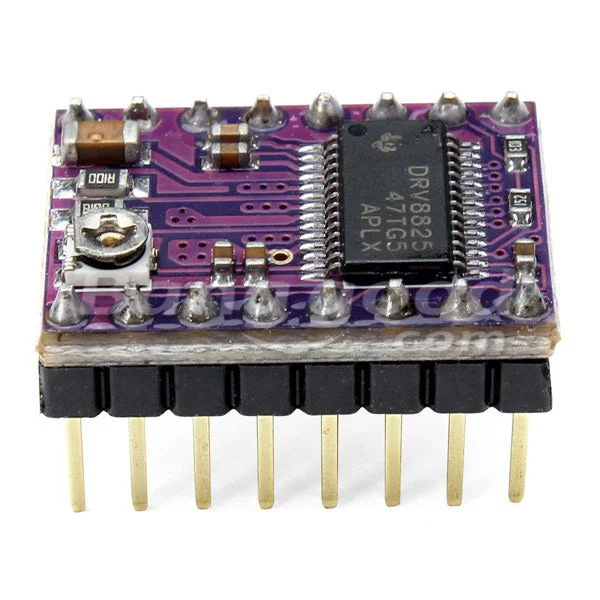

5 x DRV8825 stappenmotor stuurprogramma
5 x kuip
