Description
Specificaties:
- Werkspanning: DC 2.8-6V
- Uitgangsstroom: 31-1500mA
- Maximaal uitgangsvermogen: 9 W
- Kan 1-16 stuks 2.8-6V LED’s aansturen (maximale stroom is niet hoger dan 1.5A)
- Geschikt voor 3V, 3.3V, 3.7V, 5V, 6V LED-driver
- Huidige regeling: 1 door instelbare weerstand; 2 via PWM-besturing
- Chip temperatuurregeling
- Over LED huidige bescherming
- Afmetingen: 18 mm x 10,2 mm x 2,8 mm
Toepassing:

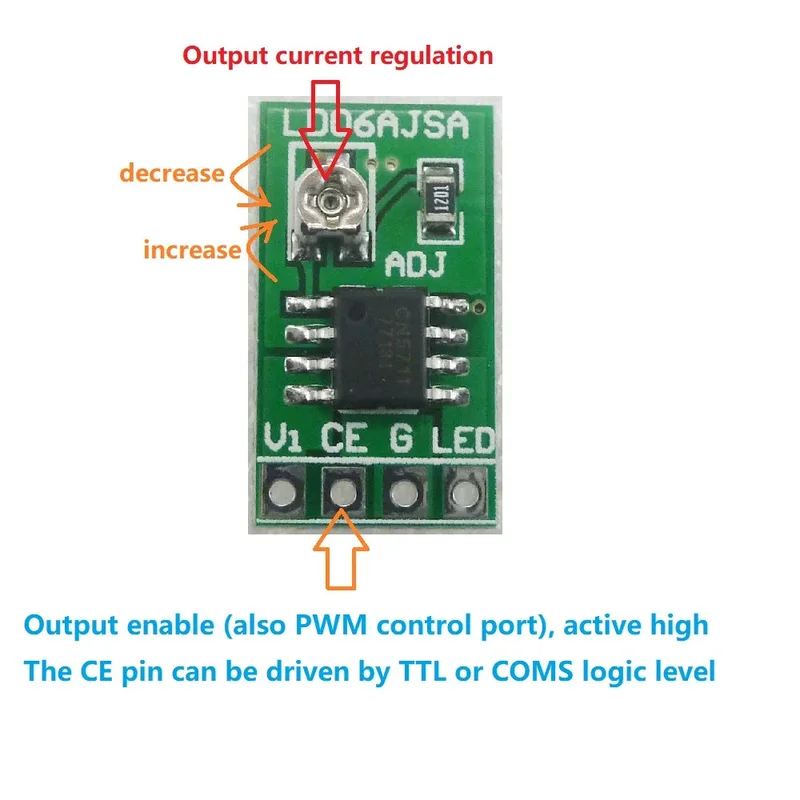

- Toepassing 1: Bedrading in overeenstemming met de afbeelding, gebruik een geschikte schroevendraaier en draai langzaam de instelbare weerstand.
- Toepassing 2: Pas de instelbare weerstand aan op 0 ohm (of maximaliseer de stroom volgens toepassing 1) en gebruik het MCU-uitgangssignaal PWM om de LED-uitgangsstroom te regelen. De frequentie van het PWM-signaal moet lager zijn dan 2 KHz.
Overzicht:
- De LD06AJSA/B is een geïntegreerde schakeling voor stroomregeling die werkt vanaf een ingangsspanning van 2,8 V tot 6 V. De constante uitgangsstroom kan worden ingesteld op 1,5 A met een externe weerstand. De LD06AJSA/B bestaat uit hoge precisie referentiespanning, versterker, stroomspiegel, enz. De on-chip vermogenstransistor en stroomdetectieblok verminderen het aantal externe componenten aanzienlijk, wat de LD06AJSA/B ideaal maakt voor LED-driver.
- De LD06AJSA/B heeft een temperatuurregeling die ervoor zorgt dat de LED continu kan branden bij hoge omgevingstemperaturen of hoogspanningsverlies. Wanneer de junctietemperatuur ongeveer 135 °C bereikt, vermindert het interne temperatuurregelblok de LED-stroom om verdere temperatuurstijging te voorkomen.
- De LD06AJSA/B heeft ook een chip-inschakelfunctie, die de hele chip kan uitschakelen om het stroomverbruik binnen 1uA te beperken.
- De LD06AJSA/B heeft een overcurrent-beschermingsblok. Wanneer de LED-stroom 1,9 A nadert, begint het overstroombeveiligingsblok te functioneren om te voorkomen dat de LED-stroom verder toeneemt.
Pakket inbegrepen:
- 5 x DC 2.8-6V 30-1500mA PWM controllerkaart
