5.8 GHz 40CH 600 mW FPV-zender met CMOS 1200TVL-camera voor RC-drone-Snelle verzending

Description

Omschrijving:

Dit is een combinatie van een FPV-zender en camera, ideaal voor gebruik met RC-drones.

Specificaties van de FPV-zender:

• Artikelnaam: TS5823Pro
• Frequentie: 5.8G
• Kanaal: 40
• Zendvermogen: 600mW / UIT (Pitmode)
• Werkstroom: 230mA (12V)
• Voeding: DC 7-24V
• Gewicht: 5 gram
• Afmeting: 30x20x8mm

Specificaties van de FPV-camera:

• Afmeting: 22 mm x 22 mm
• Formaat: PAL
• PAL-resolutie: 1920H × 1080V (1MP)
• NTSC-resolutie: 1020H × 1920V (1MP)
• Horizontale resolutie: 1200TVL
• Video-uitgang: 1.0Vp p / 75ohm
• AGC: 0.25 / 0.50 / 0.75 / 1.00, 4 niveaus instelbaar, tot max. 55dB
• Witbalans: AAN / UIT
• Blootstellingstype: elektronische blootstelling
• Elektronische sluiter: 1/50 (1/60) tot 1/100000 seconde
• Gammacorrectie: 0,45 / 1,0
• Synchronisatiemodus: inter sync
• Lens: 2,5mm
• Werkspanning: DC 5 tot 12V (brede spanning, gemeten 5 tot 13V)
• Werkstroom: 70mA
• Werktemperatuur: -20 tot 60 graden
• Vochtigheid: 0% ~ 98%

Kenmerken:

• 600 mW / UIT (Pitmode)
• Miniatuur en lichtgewicht ontwerp
• 5V BEC-uitgang voor camera en RC-ontvanger
• Schoon stroomopwekking en kanaalwisseling zonder storing
• Oververhittingsbeveiliging om schade te voorkomen

Gebruikershandleiding:

1. Instelling:
Na inschakeling toont het digitale display de band, kanaal en frequentie. Houd de knop ingedrukt om de parameters in te voeren. Selecteer de band en het kanaal door op de knop te drukken.

2. Pitmode werkstatus:
Druk tweemaal op de knop om de Pitmode in of uit te schakelen. In Pitmode is de VTX uitgeschakeld, wat wordt aangegeven door een rode stip op het display.

Frequentie (MHz):

Notitie:
1. Zorg voor voldoende luchtstroom bij installatie op de drone.
2. Installeer de antenne voordat u het apparaat inschakelt voor een langere levensduur.

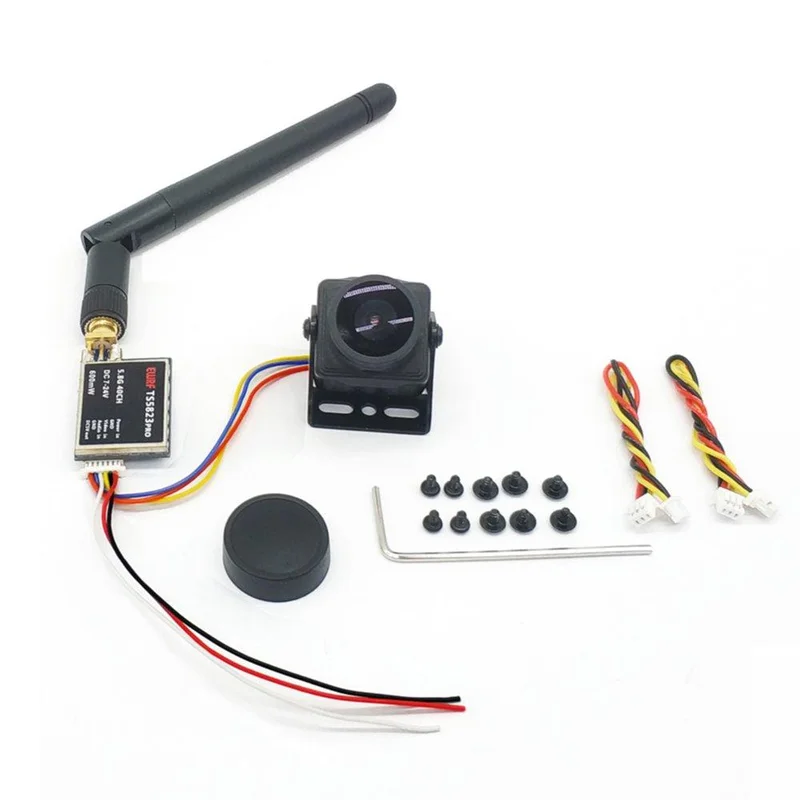

Pakket inbegrepen:
1x FPV-zender
1x 1200TVL-camera
1x antenne
2x kabels
