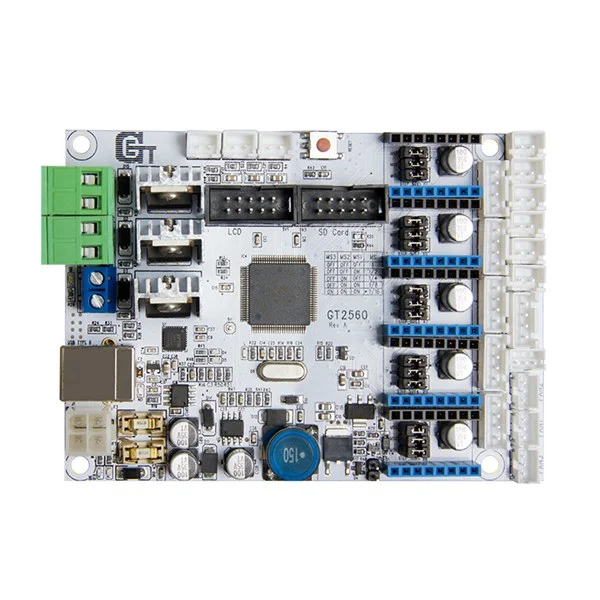

3D-printer moederbord controller board compatibel met Mega 2560-Snelle verzending

Description

Invoering:

Dit compacte bord is geïntegreerd met de krachtige functies van de Mega2560 en Ultimaker. Het kan de Mega2560 en Ultimaker volledig vervangen op het gebied van software en hardware, en biedt extra premium functies. De gestroomlijnde interfaces verminderen onnodige problemen, terwijl de goed gereguleerde indeling van sterk geïntegreerde componenten ruimte bespaart en installatie vergemakkelijkt. Met ondersteuning voor 5 stappenmotoren, verwisselbare aandrijvingsmodules, een krachtige ATmega2560 processor met 256k geheugen en een werkfrequentie van 16MHz, is dit bord een ideale keuze voor 3D-printers. Bovendien kan het bord werken op 12V en 90W, wat zorgt voor een hoger draaimoment en hogere draaisnelheid.

Kenmerken:

• Geïntegreerd met de functies van de Mega2560 en Ultimaker, biedt een compact formaat en stabiele verbinding.
• ATmega2560 als hoofdcontrolechip, gekoppeld aan een high-performance USB seriële converter.
• Voedingspakket: bedrijfsspanning van 12V-24V, met een dubbel stroomvoorzieningsontwerp voor warmtebed en logische onderdelen. 12A voor het warmtebed en 5A voor andere onderdelen. Ondersteunt 12V koelventilator.
• Hoofdschakeling met SMD-zekeringbuis en diode voor omgekeerde bescherming van het circuit. 5V USB-poort beveiligd met 500mA herstelfuse.
• Drie 12V ventilatoruitgangen en één PWM-uitgang voor LED- of andere verlichtingsapparatuur.
• Drie 55Amp MOSFET’s met LED-indicator, uitgerust met warmteafvoer voor stabiele werking.
• Ondersteunt 5 A4988 stepper drivers (3 voor X/Y/Z-as en 2 voor extruders); onderverdeling kan worden ingesteld via de draaischakelaar.
• Drie temperatuursensorinvoeren (100k thermistor aanbevolen).
• Uitgebreide LCD- en SD-kaartinterface ondersteunt zowel LCD2004 als LCD12864 voor afdrukken zonder pc.
• Firmware is de bekende Marlin, bekend om zijn stabiliteit en hoge prestaties.

Specificaties van pin connectoren:

• Motor: XH (2,54mm-4pin)
• Ventilator: PH (2.00mm-3pin)
• Eindstop en thermistor: XH (2,54mm-2pin)

Hardware bronnen:

• 12V 12A en 12V 5A voeding
• Voeding voor warmtebed en 2 voor extruder
• Vijf stappenmotorinvoeren (3 voor X/Y/Z-as en 2 voor extruders)
• Uitgebreide LCD- en SD-kaartinterface
• Zes eindstop-invoeren (X-MIN, Y-MIN, Z-MIN, X-MAX, Y-MAX, Z-MAX)
• Drie ingangen voor thermistor (TEMP1, TEMP2 en TEMP3)
• Drie ingangen voor 12V koelventilator
• Één PWM-uitgang
• Afmetingen: 107,3 x 78,7 x 22 mm
• Gewicht: 80 gram

Software Resources:

• Compileeromgeving: IDE
• Firmware: Marlin
• Host software: printrun, Repetier-Host

Pakket inbegrepen:

• 1 x 3D-printercontrollerkaart
