Kenmerken:

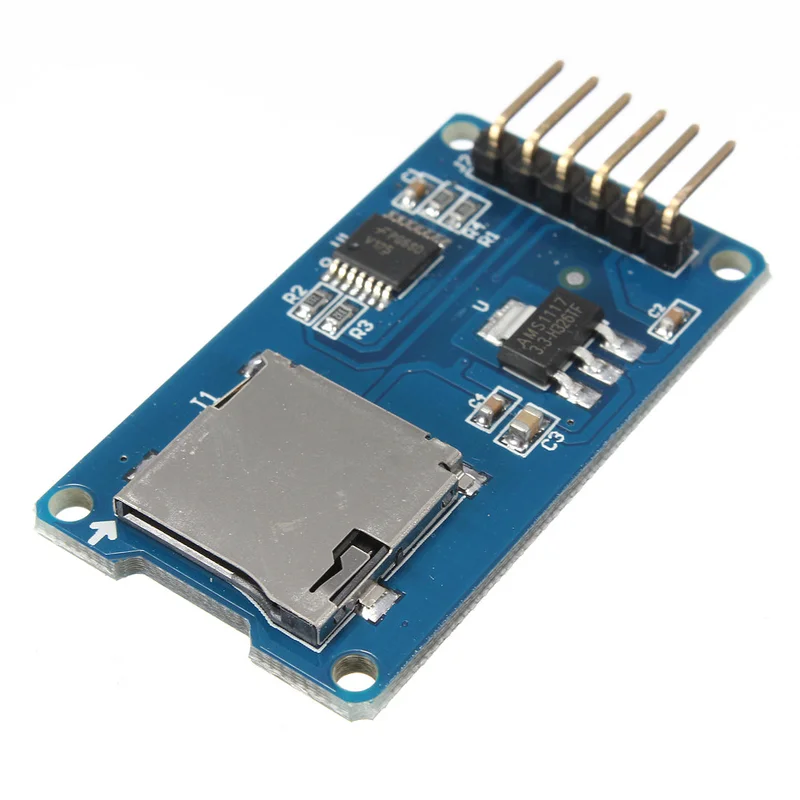

Deze module (MicroSD Card Adapter) is een micro SD-kaartlezer die via de SPI-interface werkt. Hiermee kan een microcontroller systeem de MicroSD-kaart lezen en schrijven. Gebruikers kunnen de bijgeleverde IDE gebruiken om de initialisatie en het lezen/schrijven van de bibliotheekkaart te voltooien.
Module functies:
- Ondersteunt Micro SD-kaarten (<= 2G) en Micro SDHC-kaarten (<= 32G) (high-speed kaarten).
- Het niveau omzettingscircuit kan werken op 5V of 3.3V.
- Voeding: 4,5 V ~ 5,5 V, met een 3,3 V spanningsregelaar op de printplaat.
- Communicatie-interface: standaard SPI-interface.
- 4 M2 schroefgaten voor eenvoudige installatie.
- Afmetingen: 4.1 x 2.4 cm.
Control Interface:
De module heeft in totaal zes pinnen (GND, VCC, MISO, MOSI, SCK, CS): GND is de grond, VCC is de voeding, MISO, MOSI en SCK vormen de SPI-bus, en CS is het chip select signaal.
3.3V regelaarschakeling:
De LDO-regelaar levert een uitgang van 3.3V als level converter chip voor de Micro SD-kaart.
Niveau conversiecircuit:
De signalen van de Micro SD-kaart worden omgezet naar 3.3V. Het MISO-signaal van de MicroSD-kaart naar de controle-interface wordt ook omgezet naar 3.3V, zodat een algemene AVR microcontroller het signaal kan lezen.
Micro SD-kaart connector:
De connector is een zelfborende kaarthouder voor eenvoudig inbrengen en verwijderen van de kaart.
Plaatsingsgaten:
De module heeft 4 M2 schroefgaten met een diameter van 2.2mm, wat de installatie vergemakkelijkt en inter-module combinaties mogelijk maakt.
Pakket inbegrepen:
