Description
Downloadmethode:
U kunt het programma rechtstreeks programmeren via de USB-kabel of de USB-naar-seriële poort gebruiken voor seriële communicatie.
Aan boord bevindt zich een hoge snelheid USB naar seriële communicatie-chip.
CPU:
- Volledig statische 8-bit 1T 8051 CMOS-kerncontroller.
- De instructieset is volledig compatibel met MCS-51.
- Niveau 4 prioriteit interrupt configuratie.
- Dubbele gegevensaanwijzers (DPTR’s).
Arbeidsvoorwaarden:
- Breed voltage werkbereik van 2.4V tot 5.5V.
- Brede werkfrequentie tot 16 MHz.
- Industriële bedrijfstemperatuur van -40 °C tot +105 °C.
Geheugen:
- Tot 18K bytes aan APROM gebruikersprogrammacodegebied.
- Configureerbaar 4K / 3K / 2K / 1K / 0K byte LDROM-opstartcodegebied voor flexibele gebruikersconfiguratie.
- Alle FLASH-gebieden worden gescheiden door 128 bytes.
- Ingebouwde IAP-programmeerfunctie.
- Codering van code.
- 256 bytes on-chip directe toegang tot RAM.
- Extra 768 bytes on-chip indirecte toegang RAM (XRAM) lezen en schrijven via MOVX-instructies.
Klokbron:
- 16 MHz hoge snelheid interne oscillator met ± 1% nauwkeurigheid bij een voeding van 5,0 V. Volledig werkconditiebereik ± 2% nauwkeurigheidsniveau.
- 10 kHz lage snelheid interne oscillator.
- Ondersteuning voor externe klokinvoer.
- Ondersteuning systeemklok real-time software switching (On-the-fly) functie.
- Ondersteuning software configuratie klok delen door maximaal 1/512.
Kenmerken:
- Tot 17 standaard universele pinnen, plus één pin die alleen als invoer kan worden gebruikt. Alle uitvoerpennen kunnen via software met twee uitvoerhellingen worden geconfigureerd.

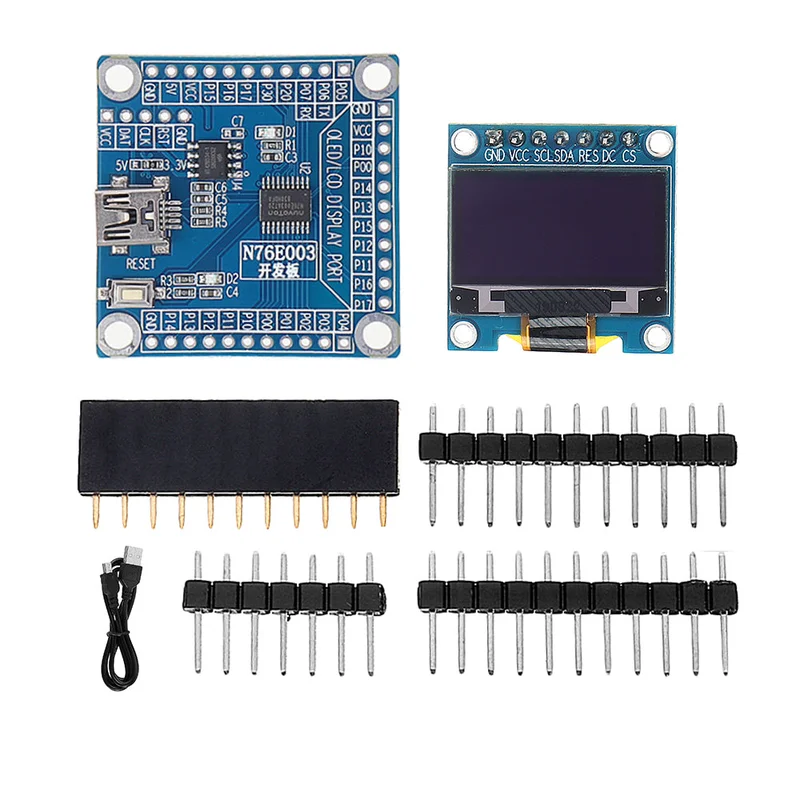

Pakket bestaat uit:
- 3 x N76E003AT20 ontwikkelbord
- 3 x USB-kabel
- 3 x pins set (niet gesoldeerd)
- 3 x 11pin leider voor weergave
