Description
Beschrijving:
De MAX7219 is een geïntegreerde seriële ingang/uitgang common-kathode display driver die een microprocessor verbindt met een 8-cijferige 7-segment digitale LED-display of een bar grafiek display of 64 onafhankelijke LED’s. Het bevat een BCD-codeer, multi-scan-circuit, segmentwoorddrive, B-type, en een 8 x 8 statische RAM die gebruikt wordt om gegevens op te slaan.
Slechts één extern register wordt gebruikt om de segmentstroom voor elke LED in te stellen. Een handige vierdraads seriële interface kan worden aangesloten op alle gangbare microprocessors. Elke data kan worden bijgewerkt zonder dat alle displays opnieuw moeten worden geschreven. De MAX7219 staat ook toe dat de gebruiker voor elke data codeert of niet codeert.
Het apparaat heeft een 150μA low power shutdown modus, analoge en digitale helderheidscontrole, een scan limiet register dat de gebruiker in staat stelt om 1-8 bits data te tonen en een testmodus voor alle LED’s om licht uit te geven.
Slechts 3 IO-poorten zijn nodig om een dot matrix aan te sturen! Dot matrix display zonder flikkeren! Ondersteunt cascadeverbindingen!
Let op:
Dit zijn onderdelen die moeten worden gesoldeerd.
Module parameters:
1. Een enkele module kan een 8 x 8 gemeenschappelijk negatief rooster aansturen.
2. Bedrijfsspanning: 5V
3. Modulgrootte: 5 x 3,2 x 1,5 cm (L x B x H)
4. Voorzien van 4 vaste schroefgaten, diameter 3mm
5. Module met invoer- en uitvoerinterfaces, ondersteuning voor meerdere modules in cascade.
Bedrading instructies:
1. De linkerkant van de module is de invoerpoort en de rechterkant is de uitgangspoort.
2. Bij het besturen van een enkele module hoeft u alleen de invoerpoort aan de CPU te verbinden.
3. Wanneer meerdere modules worden gecascadeerd, is de ingang van de eerste module verbonden met de CPU, de uitgang is aangesloten op de ingang van de tweede module, de uitgang van de tweede module is verbonden met de ingang van de derde module, enzovoort.
Neem 51 MCU als voorbeeld:
VCC → 5V
GND → GND
DIN → P22
CS → P21
CLK → P20
Voorzorgsmaatregelen:
1. VCC en GND kunnen niet omgedraaid worden, om de chip niet te beschadigen!
2. Bij gebruik van 51 single-chip besturing van de P0 poort, moet u de optrekkende weerstand verbinden; de aanbevolen weerstand is 4.7K – 10K.
3. Plaats de dot matrix in het ronde gat en zorg ervoor dat het ronde gat in de soldeerplaat van het printplaat past. De stippellijn van het woord moet naar u toe wijzen, het gezicht van links naar rechts is 123456. PCB bord eerste voet voor het vierkante pad!
4. Elektrolytische condensator lange pen voor de positieve, korte pin voor het negatieve; keramische condensatoren hebben geen positieve of negatieve kant.
Pakket inbegrepen:

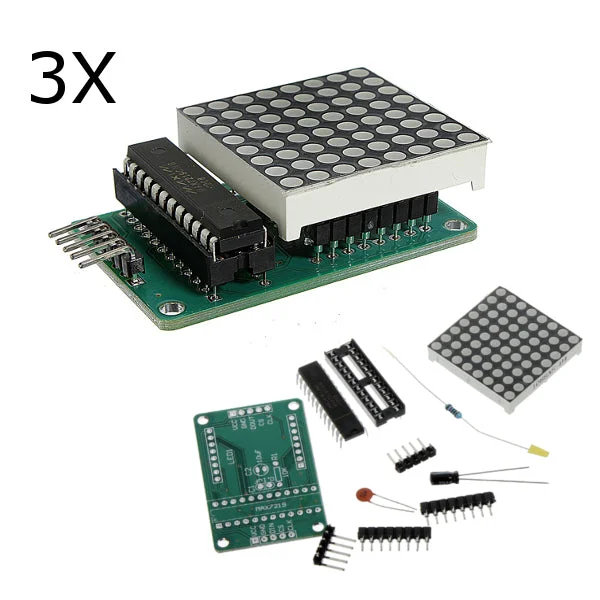

3 x MAX7219 Dot Matrix Module
