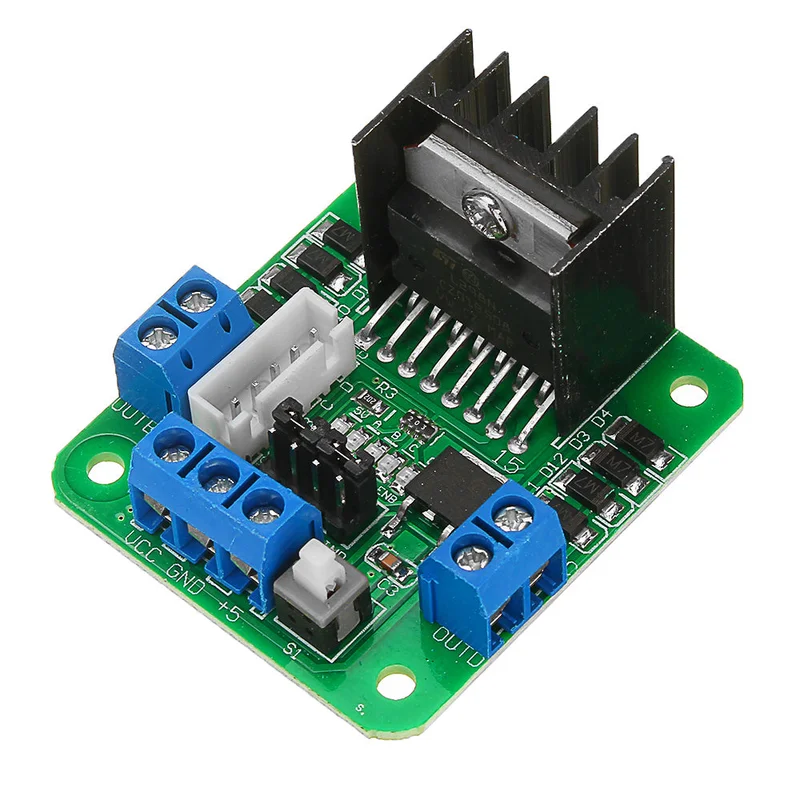

3 Stuks L298N dubbele H-brug motor driver bord voor stappenmotor en DC-motor-Snelle verzending

Description

Specificaties:

• Driver-chip: L298N dubbele H-brug DC-motorstuurchip
• Voedingsbereik van de voedingspool: Vs: +5V tot +35V (Voor interne stroomvoorziening is het bereik Vs: +7V tot +35V)
• Piekstroom: 2A
• Voedingsbereik logische terminal Vss: +5V tot +7V (kan +5V stroom opnemen)
• Bedrijfsstroombereik logische deel: 0 tot 36mA
• Ingangsspanningsbereik stuursignaal:
• Laag niveau: -0.3V ≤ Vin ≤ 1.5V
• Hoog niveau: 2.3V ≤ Vin ≤ Vss
• Schakel signaalingangsspanningsbereik:
• Laag niveau: -0.3V ≤ Vin ≤ 1.5V (stuursignaal ongeldig)
• Hoog niveau: 2.3V ≤ Vin ≤ Vss (stuursignaal geldig)
• Maximaal energieverbruik: 20W (bij temperatuur T = 75 °C)
• Opslagtemperatuur: -25 °C tot +130 °C
• Afmetingen driverbord: 48mm x 43mm x 33mm (inclusief vaste koperen stijl en koelplaat)
• Gewicht driverbord: 33g
• Extra functies: besturingsrichtingindicator, krachtafnemerinterface in het logicaonderdeel.

Gebruiksaanwijzing:

• Stappenmotor aansturing: De ENA en ENB op het bord zijn actief hoog, waarbij het niveau verwijst naar het TTL-niveau. ENA is de vrijgave van A1 en A2, ENB is de vrijgave van B1 en B2. BJ is verbonden met het gemeenschappelijke uiteinde van de stappenmotor.
• Stappenmotor besturingslogica: A, B, C en D zijn de vier spoelen van de stappenmotor. Een waarde van 1 betekent dat er stroom vloeit, en 0 betekent geen stroom.

Pakket bevat:

• 3 x L298N motorbesturingskaarten
