Description
Specificaties:

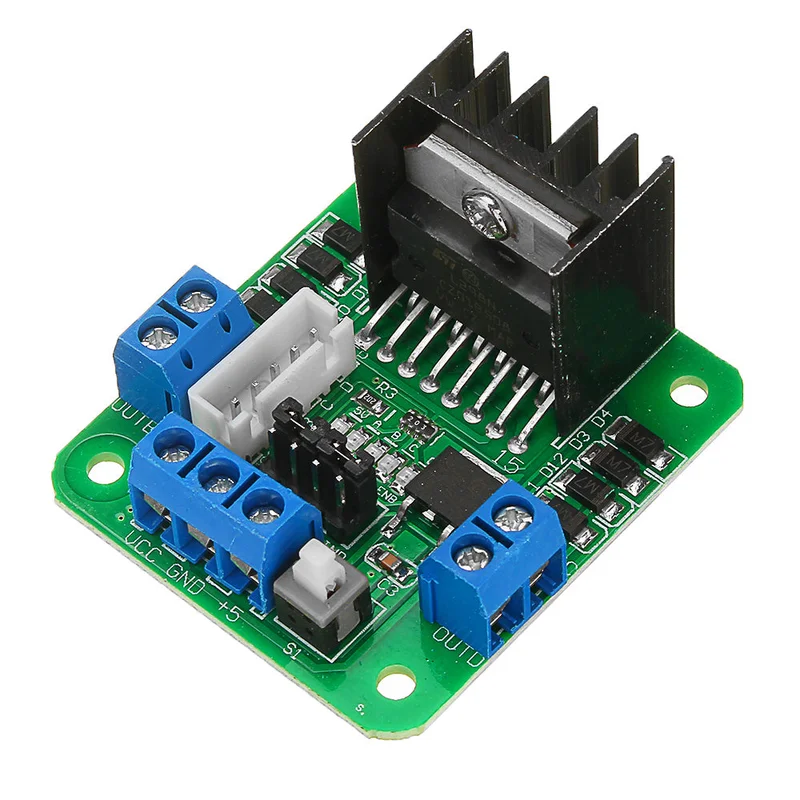

- Driver-chip: L298N dubbele H-brug DC-motorstuurchip
- Voedingsbereik van de voedingspool: Vs: +5V tot +35V (bij gebruik van interne stroom is het bereik Vs: +7V tot +35V)
- Piekstroom: 2A
- Logische voedingsbereik Vss: +5V tot +7V (kan +5V stroom opnemen)
- Logische bedrijfsstroombereik: 0 tot 36mA
- Ingangsspanningsbereik stuursignaal:
- Laag niveau: -0.3V ≤ Vin ≤ 1.5V
- Hoog niveau: 2.3V ≤ Vin ≤ Vss
- Schakel signaalingangsspanningsbereik:
- Laag niveau: -0.3V ≤ Vin ≤ 1.5V (stuursignaal ongeldig)
- Hoog niveau: 2.3V ≤ Vin ≤ Vss (stuursignaal geldig)
- Maximaal energieverbruik: 20W (bij temperatuur T = 75 °C)
- Opslagtemperatuur: -25 °C tot +130 °C
- Afmetingen driverbord: 48mm x 43mm x 33mm (inclusief vaste koperen stijl en koelplaat)
- Gewicht driverbord: 33g
- Extra functies: besturingsrichtingindicator, krachtafnemerinterface in het logicaonderdeel.
Gebruiksaanwijzing:
1. Stappenmotor aansturing:
De ENA en ENB op het bord zijn actief hoog; het niveau verwijst naar het TTL-niveau. ENA is de vrijgave van A1 en A2, ENB is de vrijgave van B1 en B2. BJ is verbonden met het gemeenschappelijke uiteinde van de stappenmotor.
2. Stappenmotorbesturingslogica:
A, B, C en D zijn de vier spoelen van de stappenmotor; 1 betekent dat er stroom vloeit en 0 betekent dat er geen stroom vloeit.
Pakket inbegrepen:
