3 Stuks hartslagfrequentietester met pulsoximeter module-Snelle verzending

Description

Kenmerken:

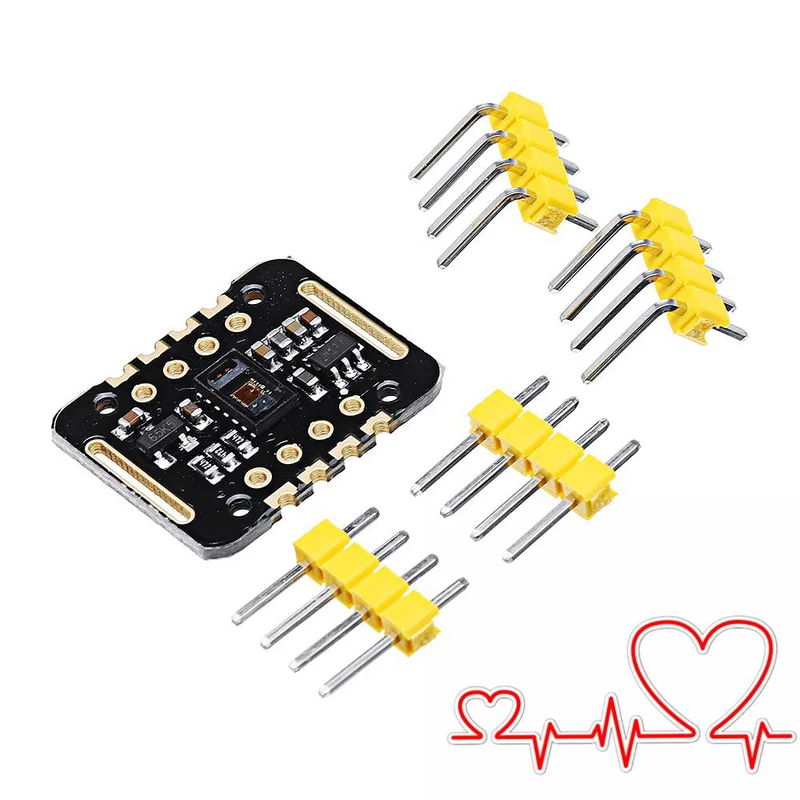

• De MAX30102 is een geïntegreerde pulsoximeter en biosensormodule voor het meten van de hartslag. Het apparaat bevat een rode LED, een infrarood LED, een fotodetector, optische componenten en stille elektronische schakelingen die omgevingslicht onderdrukken.
• De module heeft een voedingsspanning van 1,8 V en een aparte 5,0 V voeding voor de interne LED’s, geschikt voor gebruik in draagbare apparaten zoals vinger- en oorlefsensoren. De I2C-compatibele communicatie-interface kan verzamelde waarden verzenden naar microcontrollers voor hartslag- en bloedzuurstofberekeningen.
• De chip kan via software worden uitgeschakeld, heeft een bijna nul stand-bystroom en houdt de voeding altijd in stand. Vanwege de uitstekende prestaties wordt deze chip veel gebruikt in mobiele telefoons.
• In vergelijking met de vorige generatie MAX30100 heeft deze chip een glazen kap die externe en interne lichtinterferentie effectief elimineert, wat zorgt voor betrouwbare prestaties.

Belangrijkste parameters:

• LED piekgolflengte: 660nm / 880nm
• LED voedingsspanning: 3,3 ~ 5V
• Detectiesignaaltype: lichtreflectiesignaal (PPG)
• Uitgangssignaalinterface: I2C-interface
• Communicatie interfacespanning: 1.8 ~ 3.3V ~ 5V (optioneel)
• Bord gereserveerde montage-opening: 0,5 x 8,5 mm

Pin beschrijving:

• VIN: hoofdvoeding aansluiting 1,8-5V
• 3-bit pad: selecteer het pull-up niveau van de bus, kies 1,8V of 3,3V
• SCL: klokverbinding voor de I2C-bus
• SDA: dataverbinding voor de I2C-bus
• INT: onderbrekingspin van de chip
• RD: rode LED-aardklem, meestal niet verbonden
• IRD: IR-LED-massa, meestal niet verbonden
• GND: aardingsdraad

Principe Beschrijving:

• Lichtoplossende methode: het meten van de puls en bloedzuurstofverzadiging door gebruik te maken van menselijk weefsel dat een verschillende transmissie veroorzaakt wanneer het bloedvat klopt.
• Lichtbron: specifieke golflengte van lichtemitterende diodes, selectief voor oxyhemoglobine en hemoglobine in slagaderlijk bloed.
• De transmissie wordt omgezet in een elektrisch signaal: de verandering in het volume van de arteriële pulsatie veroorzaakt een verandering in de lichttransmissie. De foto-elektrische variator ontvangt het gereflecteerde licht, zet het om in een elektrisch signaal, versterkt het en voert het uit.

Pakket inbegrepen:

• 3 x Hartslag sensormodule
