3 Stuks DIY NE555 pulsgenerator kits-Snelle verzending

Description

Specificaties:

• Hoofdchip: NE555
• Ingangsspanning: DC 5V-15V
• Ingangsstroom: ≥ 100 mA
• Uitgangsstroom: 15 mA – 35 mA
• Uitgangsamplitude: 4.2V – 11.4V V-PP
• Maximale uitgangsstroom: ≥ 15 mA (bij 5V, V-PP groter dan 50%), ≥ 35 mA (bij 12V, V-PP groter dan 50%)

Toepassingen:

• Wordt gebruikt als blokgolfsignaalgenerator voor experimentele ontwikkeling en gebruik.
• Genereert instelbare pulsen voor gebruik door microcontrollers (MCU).
• Genereert instelbare pulsen voor het aansturen van bijbehorende schakelingen.

Kenmerken:

• Uitgang met LED-indicatie; de LED brandt bij laag niveau, brandt bij hoog niveau en knippert bij lage frequentie.
• Optioneel uitgangsfrequentiebereik (gebruik de kortsluitkap) voor continue instelling van de uitgangsfrequentie:
• Laagfrequentiebereik: 1 Hz – 50 Hz
• Middenfrequentiebereik: 50 Hz – 1 kHz
• Hoogfrequentiebereik: 1 kHz – 10 kHz
• Hoogfrequentiebereik: 10 kHz – 200 kHz
• De output duty cycle is aanpasbaar; de duty cycle en frequentie kunnen niet afzonderlijk worden aangepast.
• Instelbare uitgangsfrequentie; cyclus T = 0,7 (RA + 2RB) C, waarbij RA en RB 0-10K instelbaar zijn.
• C = 0,001 µF bij lage frequentie; C = 0,1 µF bij middenfrequentie; C = 1 µF bij hoge frequentie; C = 100 µF bij zeer hoge frequentie.

Pakketinhoud:

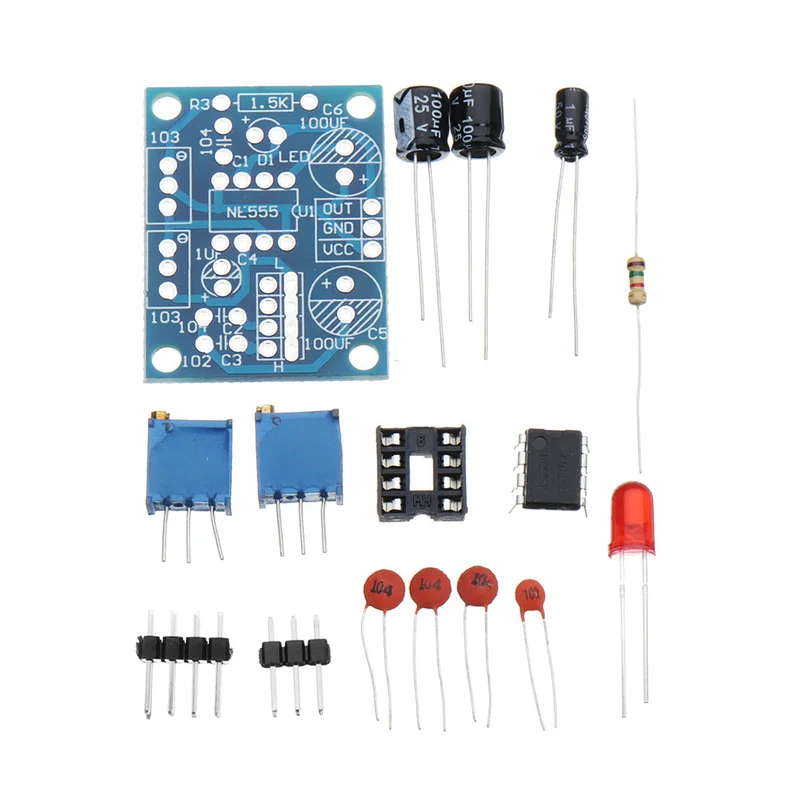

• 3 x DIY NE555 pulsgenerator kits met vierkante golfsignaalgenerator
