Description
Installatie-instructie
Specificaties:
- Model: ASD-84S
- Werkspanning: DC5V
- Standby-stroom: ≤ 5mA
- Werkende stroom: ≤35mA
- Signaalinvoermethode: 3,5 mm audiokabel
- LED-kleur: 0805 rood, groen, blauw, geel
- PCB-afmeting: 64,2 mm x 36,5 mm
- Montagegat voor PCB: 3 mm
- Plaatsing van de gaten in de printplaat: 58,1 x 30,5 mm
Opmerking: Houd bij het installeren van de LED dezelfde lijn in dezelfde kleur.
| Knop methode | Bedrijfsmodus | Scherm | Functie-instelling Beschrijving | Standaardinstelling |
|---|---|---|---|---|
| Kort drukken | Snelle flitsmodus | 3 | Vertoning van de vertoning zeer snel, zeer dynamisch | 2 |
| Kort drukken | Modus met gemiddelde snelheid | 2 | Displayvernieuwing is relatief snel, sterk gevoel voor ritme | 2 |
| Kort drukken | Lage snelheidsmodus | 1 | Display verversingsfrequentie is relatief traag, het visuele gevoel goed | 2 |
| Lang indrukken | Hoge gevoeligheid | H | In staat om zwakkere signalen te detecteren | B |
| Lang indrukken | Middelmatige gevoeligheid | B | In staat zich aan te passen aan de meeste signalen | B |
| Lang indrukken | Lage gevoeligheid | L | Kan zwak stoorsignaal filteren | B |
| Opmerking: Houd de knop MODE ingedrukt en schakel vervolgens de testmodus in. De testmodus kan detecteren of elke LED goed of slecht is. |

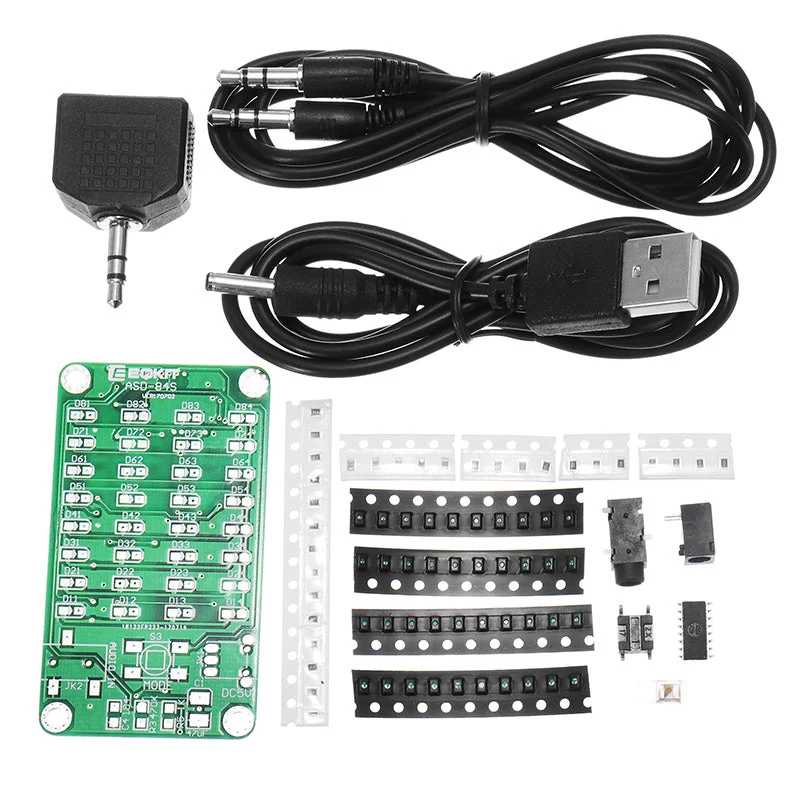

Pakket bestaat uit:
- 3 x 8 * 4 niveausignaalkit
