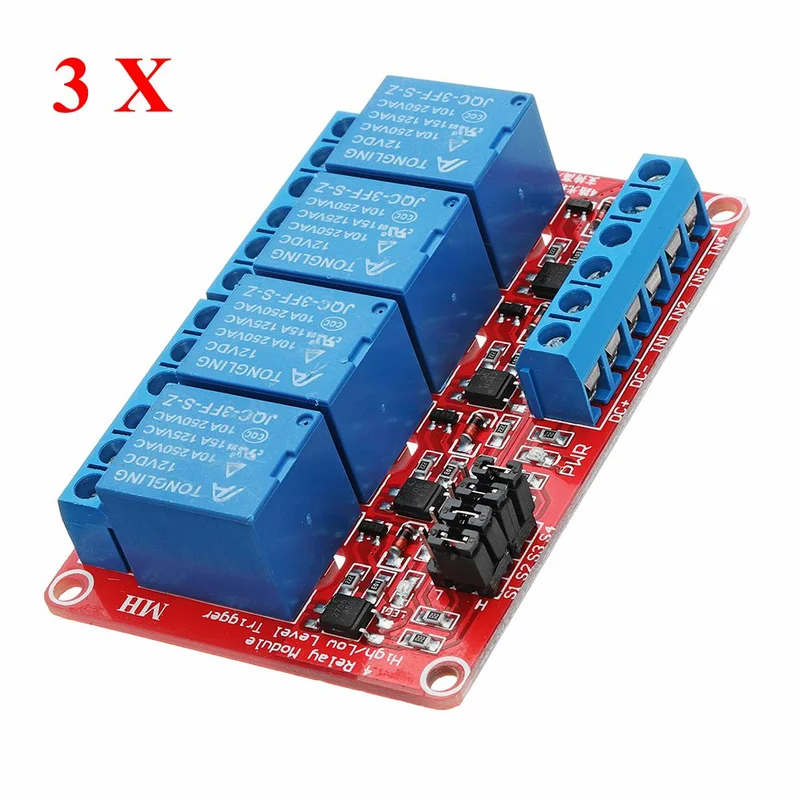

3 Stuks 12V 4-kanaals relaismodule met optocoupler-Snelle verzending

Description

Beschrijving:

Deze module maakt gebruik van hoogwaardige relais met normaal open interfaces.

Het is uitgerust met SMD optocoupler isolatie voor een stabiele werking en rijvermogen.

De module kan worden ingesteld op hoog of laag niveau via een jumper.

Het ontwerp is fouttolerant; zelfs als de besturingslijn is onderbroken, blijft het relais inactief.

De stroomindicator (groen) en relaisstatusindicator (rood) geven de status van de module aan.

Het interfaceontwerp is gebruiksvriendelijk, met directe aansluitingen voor eenvoudige installatie.

Specificaties:

• Maximale belasting: AC 250V / 10A, DC 30V / 10A
• Triggerstroom: 5mA
• Werkspanning: 12V
• Moduleafmetingen: 73 x 50 x 18,5 mm (L x B x H)
• Vier montagegaten met een diameter van 3,1 mm

Module-interface:

• DC +: positieve voeding (VCC)
• DC -: negatieve voeding (GND)
• IN: kan een hoog of laag niveau bedienen voor het relais

Relaisuitgangen:

• NO: normaal open relaisinterface
• COM: gemeenschappelijke interface voor relais
• NC: normaal gesloten relaisinterface

Triggeropties voor hoog en laag niveau:

• Laagniveau trigger wanneer de jumper op de LOW pin is aangesloten.
• Hoog niveau trigger wanneer de jumper op de HIGH pin is aangesloten.

Pakketinhoud:
