3,2-Inch TFT LCD-scherm met TFT/SD-schild voor Mega 2560-Snelle verzending

Description

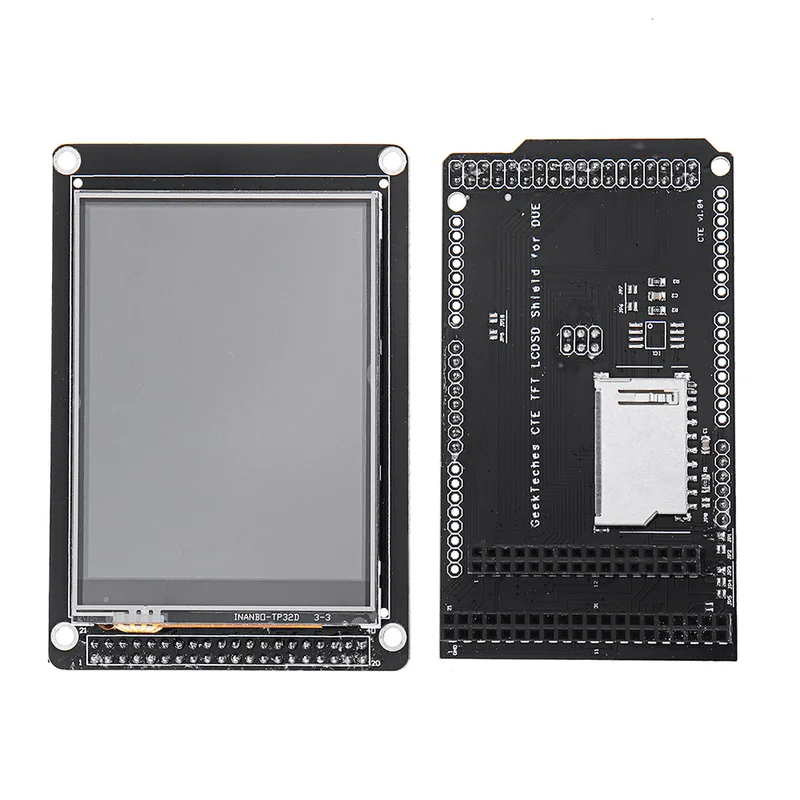

Overzicht:Dit 3,2-inch TFT LCD-scherm is een aanraakschermmodule met een 40-pins interface en een ontwerp voor SD-kaart en Flash lezer. Het is een krachtige en multifunctionele module voor uw projecten. Het scherm bevat een SSD1289-controller en ondersteunt een 8/16-bit data-interface, waardoor het eenvoudig te bedienen is met verschillende microcontrollers zoals STM32, AVR en 8051. Het is uitgerust met een touch-controller (ADS7843) en de touch-interface is geïntegreerd in de 40-pins aansluiting. Dit is de versie met touchscreen en :Model: 240374PQKleur: 65KResolutie: 320 x 240Afmeting: 3,2 inchBrede kijkhoekSSD1289: 240 stuurprogramma RGB x 320 TFTGeïntegreerde voeding, poort en bronstuurprogramma met RAMADS7843: AANRAAK met 4 draden, tot conversiesnelheid van 125 kHz, seriële interfaceKenmerken:Het TFT LCD-scherm kan veel sneller worden gebruikt met een 84MHz Arduino DUE. Het schild is ontworpen voor twee soorten LCD-schermen:1. 40-pins versie LCD-scherm, vaak gebruikt in eerdere versies van het TFT Mega-shield voor MEGA 2560.2. 32-pins versie LCD, meestal gebruikt in STM32 ontwikkelborden (gesoldeerd).Het schild leidt alle LCD-gegevenspinnen naar poorten PC1-PC8 en PC12-19, en de besturingspinnen naar PD0-PD3. Dit ontwerp maakt gegevensoverdracht met hoge snelheid mogelijk (drie cycli per schrijfstroboscoop naar het LCD-scherm) om de LCD-weergavesnelheid te maximaliseren. De SPI-interface (voor SD- of flitsbesturing) is verbonden met de ISP-header van DUE, zodat een snelle SPI-overdracht met DMA kan worden bevat:1 x 3,2 inch TFT LCD1 x TFT / SD-schild
