Description
Kenmerken:

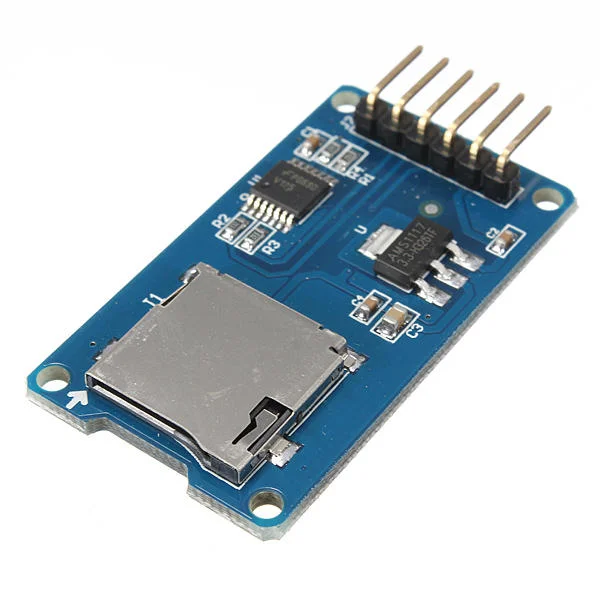

Deze module is een Micro SD-kaartadapter en maakt gebruik van een SPI-interface via het bestandssysteemstuurprogramma, waardoor microcontrollers de Micro SD-kaart kunnen lezen en schrijven. Gebruikers kunnen de IDE gebruiken die wordt geleverd met een SD-kaart om de initialisatie en het lezen en schrijven van de bibliotheekkaart te voltooien.
Modulefuncties:
Ondersteunt Micro SD-kaarten (<= 2G) en Micro SDHC-kaarten (<= 32G) (high-speed kaarten).
De niveauconversie-printplaat kan interfacen op 5V of 3,3V.
Voeding: 4,5V ~ 5,5V, met een 3,3V spanningsregelaar op de printplaat.
Communicatie-interface: standaard SPI-interface.
4 M2 schroefgaten voor eenvoudige installatie.
Afmetingen: 4,1 x 2,4 cm.
Besturingsinterface:
Zes pinnen (GND, VCC, MISO, MOSI, SCK, CS): GND naar aarde, VCC is de voeding, MISO, MOSI, SCK zijn de SPI-bus, CS is de signaalpin voor chipselectie.
3.3V regelcircuit:
LDO-regelaaruitgang van 3.3V als niveau-omzetterchip voor de Micro SD-kaartvoeding.
Niveau conversie circuit:
Micro SD-kaart signalen worden omgezet naar 3.3V. Het MISO-signaal van de Micro SD-kaart naar de besturingsinterface wordt ook geconverteerd naar 3.3V, zodat het algemeen AVR-microcontrollersysteem het signaal kan lezen.
Micro SD-kaart connector:
Een zelfborende kaarthouder voor eenvoudig plaatsen en verwijderen van de kaart.
Positioneringsgaten:
4 M2 schroeven positionering met een gatdiameter van 2,2 mm, waardoor de module eenvoudig te installeren is en een inter-module combinatie kan worden bereikt.
Pakket inbegrepen:
20 x Micro SD TF-kaartmodule
