Description
Kenmerken:- Twee selecteerbare differentiële ingangskanalen- On-chip actieve PGA met lage ruis en selecteerbare versterking van 32, 64 en 128- On-chip voedingsregelaar voor load-cell en ADC analoge voeding- On-chip oscillator vereist geen extern component, met optioneel extern kristal- On-chip power-on-reset- Eenvoudige digitale bediening en seriële interface: pengestuurde bedieningselementen, geen programmering nodig- Selecteerbare 10SPS of 80SPS output datasnelheid- Gelijktijdige afwijzing van 50 en 60 Hz voedingSpecificaties:Stroomverbruik (inclusief on-chip analoge voedingsregelaar): normale werking <1,5 mA, uitschakeling <1 µABedrijfsspanningsbereik: 2,6 ~ 5,5VBedrijfstemperatuurbereik: -40 ~ 85 °CAfmetingen: 2,9 x 1,7 x 0,4 cm

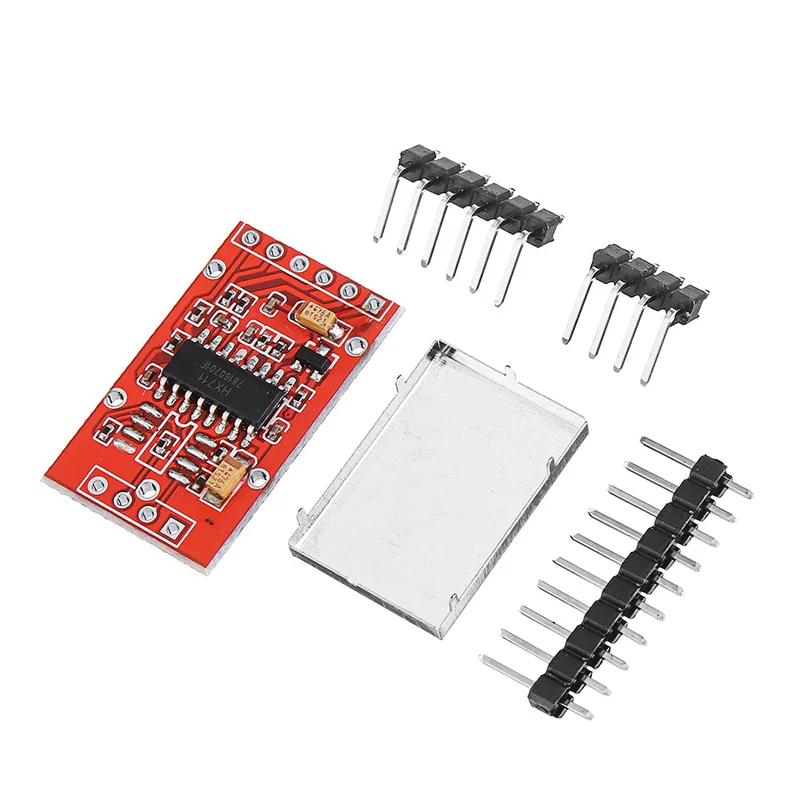

Document downloaden:HX711Module Detectiemethode:1. Voorlopig snel oordeel: ontkoppel alle modules van de module, voer alleen de module 5V in (dat wil zeggen, VCC is verbonden met 5V, GND is aarde), kort dan de CK-poort van de module aan op aarde en meet vervolgens de spanning van OUT naar aarde, die rond 4,5 volt moet zijn. Meet vervolgens de DO/RX-poort naar de aardspanning, dit moet ongeveer 0 V zijn. Als de spanning consistent is, is de module 99% normaal.2. Voltooi het testoordeel: gebruik het testcircuitdiagram dat door de winkel is geleverd om een circuit te bouwen. Geef de 89C51-computer met één chip toegang tot het hex-testprogramma dat door de winkel is geleverd, sluit vervolgens de computer aan op de seriële kabel, voer de seriële poort assistent op de computer uit, en u kunt het testcircuit ontvangen. De meting wordt gerapporteerd en als de meting normaal is, geeft dit aan dat de module normaal is. Zie de testkaart hieronder voor inbegrepen:20 x HX711 Weegsensormodule met metaalschuddend
