Description
Omschrijving:

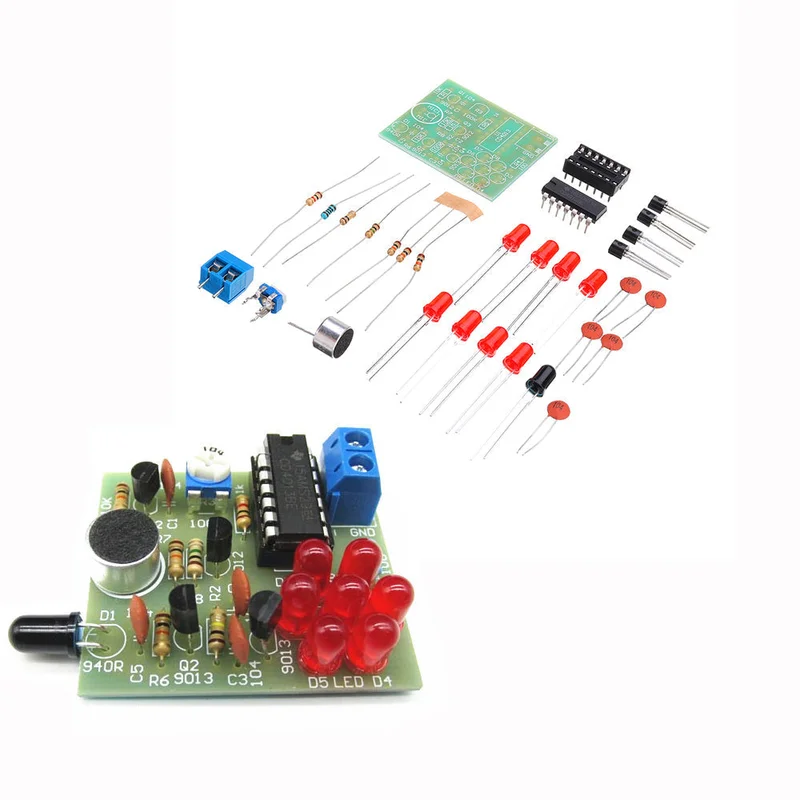

Deze kit bevat een dubbele D-flip-flop (CD4013) die bestaat uit twee identieke en onafhankelijke gegevensflip-flops. Bij een stijgende klokflank wordt het logische niveau van de D-ingang verzonden naar de Q-uitgang. Instellen en resetten zijn onafhankelijk van de klok en worden uitgevoerd via de set- of resetlijn. De schakeling maakt gebruik van een D-flip-flop die is verbonden met een RS-flip-flop. Bij inschakeling genereert het circuit een hoog niveau pulsgolf, waardoor het circuit wordt gereset en de LED niet brandt. Wanneer de aansteker dicht bij de infraroodontvanger komt, schakelt de transistor in en gaat de LED branden, wat het aansteken van een kaars simuleert. Zelfs als de aansteker weg is, blijft de LED branden.
Wanneer de elektreetmicrofoon wordt geblazen, wordt het audiosignaal versterkt en geeft het een pulssignaal af, waardoor de LED dooft, wat het effect van het uitblazen van een kaars simuleert.
Specificaties:
- Ingangsspanning: DC 4.5-5.5V
- Afmetingen printplaat: 4,3 cm x 3,8 cm
- PCB-materiaal: glasvezel
- Functie: simuleert kaars ontsteking en uitblazen, leuk en interessant.
Pakket inbegrepen:
- 20 x DIY analoge elektronische kaars productiekit
