2,13 Inch elektronisch papier flexibel inktscherm met SPI-interface en gedeeltelijke vernieuwing-Snelle verzending

Description

Kenmerken:

• Geen achtergrondverlichting nodig; de inhoud van het laatste scherm blijft lange tijd zichtbaar.
• Zeer laag stroomverbruik; verbruikt alleen stroom tijdens het vernieuwen.
• Geschikt voor Raspberry Pi 2e generatie B, 3e generatie B, Zero en Zero W.
• Voorzien van een SPI-besturingsinterface voor eenvoudige toegang tot Arduino, Nucleo en andere hoofdbesturingskaarten.

Specificaties:

• Werkspanning: 3,3V
• Communicatie-interface: 3-draads SPI, 4-draads SPI
• Afmetingen: 59,2 mm × 29,2 mm × 0,3 mm
• Schermgrootte: 48,55 mm × 23,71 mm
• Dot pitch: 0,229 × 0,228
• Resolutie: 212 × 104
• Schermkleur: zwart en wit
• Grijsniveau: 2
• Globaal vernieuwen: 2 seconden
• Stroomverbruik bij verversen: 26,4 mW (typisch)
• Energieverbruik in stand-by: < 0,017 mW
• Kijkhoek: > 170 °

Interface beschrijving:

• VCC: 3,3V / 5V
• GND: GND
• DIN: SPI-communicatie MOSI-pin
• CLK: SPI-communicatie SCK-pin
• CS: SPI chip select pin (actief laag)
• DC: data/commando controlepin (hoog niveau voor data, laag niveau voor commando)
• RST: externe resetpin (reset op laag niveau)
• BEZET: bezet output pin (laag niveau betekent bezet)

Documenten:

• Schema: Klik hier om te openen
• Voorbeeldtutorial: Klik hier om te openen
• Datasheet: Klik hier om te openen

Pakket bevat:

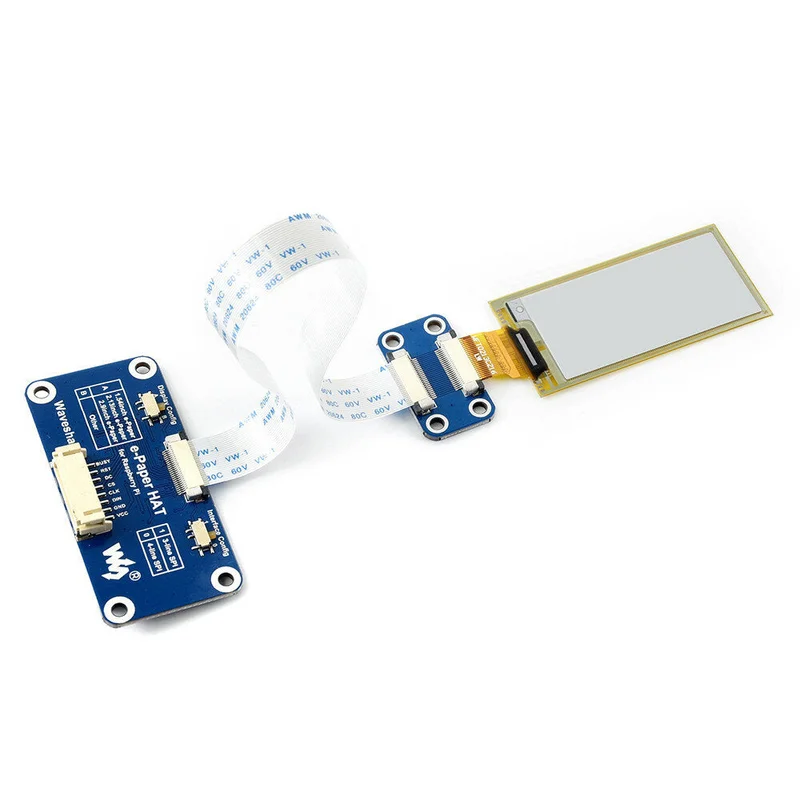

• 1 x 2,13 inch e-papier (D)
• 1 x e-Paper Driver HAT
• 1 x RPi koperen kolompakket (set van 2 stuks)
• 1 x PH2.0 8PIN kabel van 20 cm
