Description
16-kanaals relais 12V LM2596 power control module met optocoupler bescherming
Kenmerken:
- 12V relais contactcapaciteit van 10A bij 250V, met optocoupler bescherming.
- De voedingsmodule heeft geen externe voeding nodig.
- I/O-poortdriver is actief op laag niveau.
- Geschikt voor gebruik als microcontroller ontwikkelbord, apparaatcontrole of als uitbreiding voor PLC-uitgangen.
Beschrijving:
- Spanningsbereik van het besturingssignaal: laag signaal 0-2V, hoogspanning mag niet meer dan 5V zijn.
- Ingebouwde optocoupler isolatie voor hoge anti-interferentiecapaciteit en stabiele prestaties, met een stroomverbruik van slechts 3mA.
- 1-16 kanalen optioneel volledig open of gesloten, of elk kanaal afzonderlijk.
- Uitgangstype: AC 220V 10A directe verbinding of DC 30V 10A belasting.
- Elke relais gemeenschappelijke terminal (COM) is onafhankelijk voor toegang tot verschillende signalen, met zowel normaal gesloten als normaal open poorten.
- Voorzien van relais-activeringsindicatoren die aangeven of het relais is ingeschakeld of uitgeschakeld.
- Gebruiksvriendelijk interface ontwerp, alle interfaces kunnen eenvoudig via aansluitkabels worden aangesloten.
- Voorzien van vier montagegaten voor eenvoudige installatie.
- PCB afmetingen: 180 x 90 x 20mm (L x B x H).
Parameters:
- Voedingsspanning: 5V of 12V DC.
- Toevoerstroom: meer dan 200mA.
- Elk relais kan een belasting aan van 250V 10A (AC) of 30V 10A (DC).
Opmerking:
- De voeding moet voldoen aan het bereik van DC 12V.

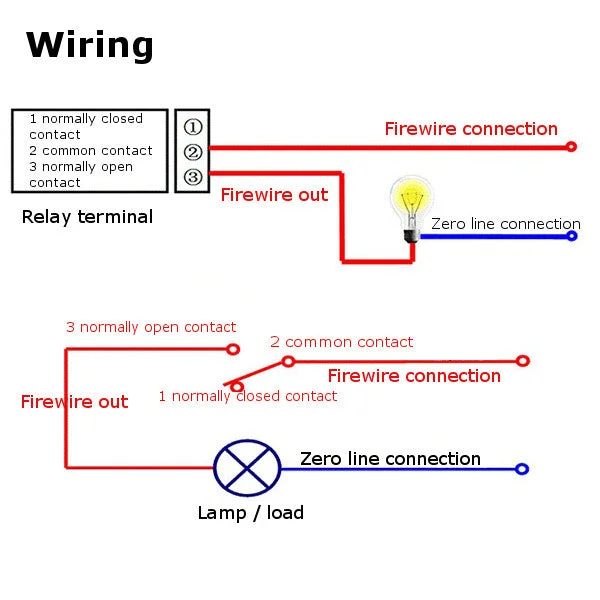

- Krachtvereisten volgens het schakelschema, kunnen niet omgedraaid worden.
- Bij gebruik kan de LM2596S warm worden; dit is normaal. Bij langdurig gebruik kan er een normaal verwarmingsfenomeen optreden.
- Het belastingsvermogen moet een bepaalde marge voor de relais hebben; vermijd hoge vermogens (ongeveer 2000W). Bij langdurig gebruik kan dit invloed hebben op de levensduur van het product.
Pakketinhoud:
- 1 x 16-kanaals relais module
